1. Dasar Teori[kembali]
OPERASI LOGIKA
Tata penulisan: OR/AND/XOR Operandl,Operand2 :

1.    Operand1 adalah varibael, register ataupun isi lokasi memory,
2.    Operand2 adalah register, variabel, isi lokasi memory ataupun suatu angka.
3.    Hasil dari operasi logika tersebut akan ditampung di Operand1.

Contoh:

OR AL,BH      ; proses   OR   terhadap   BH   ke   AL.   Hasilnya

  akan ditampung   di   register AL.

                        BH=   11000011

                        AL =   01110110 OR

                        AL =   11110111

2. Listing Program [kembali]

;Program instruksi OR:
    mov dl,5AH
    mov ah,02H
    int 21H ; cetak angka

    OR dl,02H

    int 21H ; cetak ':'

    MOV AH, 4CH
    INT     21H

"Penjelasan Listing Program"

1. ;Program instruksi OR: (Hanya sebagai label bahwsanya program yang dikerjakan berupa instruksi OR, untuk label ini tak wajib ada pada sebuah listing program)

2. mov dl,5AH  ( Bilangan ASCII yang sama dengan 30 hexa yang akan dicetak dan akan dimasukkan dalam DL)

3. mov ah,02H (Membuat Service number, SERVICE NUMBER = 02H atau AH diisi dengan service number interrupt .)

4. int 21H ; cetak angka (INT disini tidak  berungsi untuk mencegah terjadinya eror, tetapi berungsi untuk mencetak angka ke layar atau menjalankan interrupt 21 hexa)



5. OR dl,02H (Berlakunya fungsi OR pada kondisi 2 berupa  DL dengan service number = 02H)



6. int 21H ; cetak ':' (menjalankan Interupt 21 hexa dan menampilkan ':')



7.  MOV AH, 4CH (Memindahkan 4CH ke register AH)

8. INT     21H  (Program Berakhir)

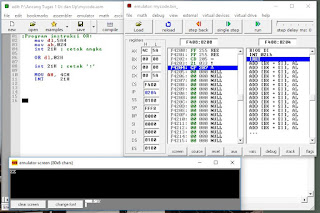

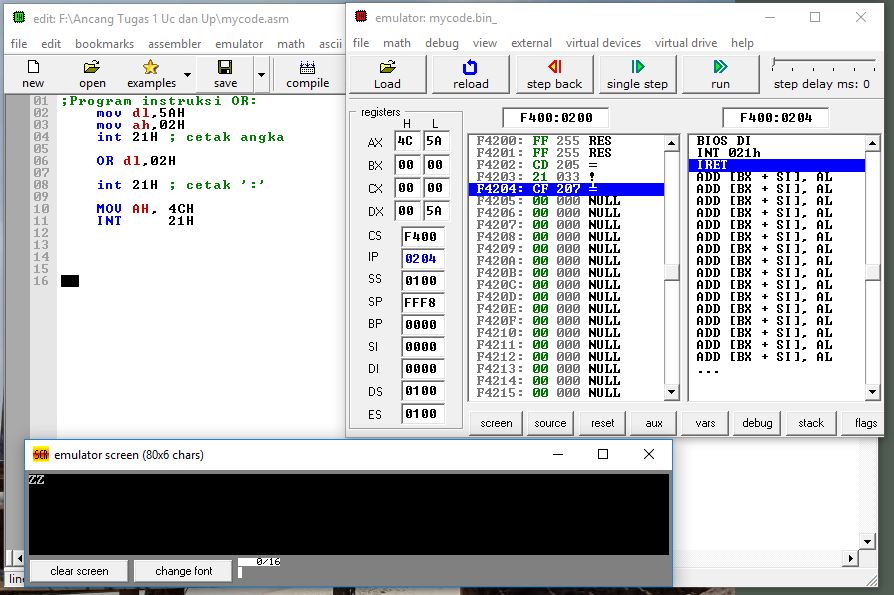

3. Hasil Compile dan Run Program [kembali]

4. Video [kembali]

5. Link Download [kembali]
VIDEO
LISTING PROGRAM
