Percobaan 1 : LED (Modul 1 Mikro 2018)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

A. Prosedur Percobaan

B. Hardware

C. Rangkaian Percobaan
D. FlowChart

E. Listing Program

F. Video

G. Analisa

H. Link Download

A. Prosedur Percobaan [kembali]
ON – OFF LED
  1.  Pastikan semua supply dalam keadaan off
  2.  Hubungkan jumper seperti gambar dibawah
  3.  Buatlah listing program yang telah ada pada modul.
  4.  Hidupkan supply pada modul
  5.  Upload program pada rangkaian
  6.  Tekan tombol Reset
  7.  Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
  8.  Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
  9.  Matikan supply pada modul

B. Hardware [kembali]

C. Rangkaian Percobaan [kembali]

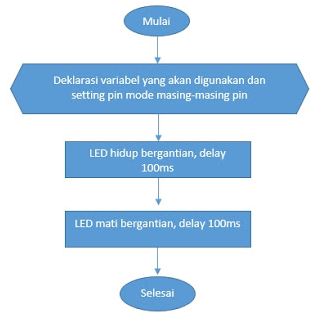

D. Flowchart [kembali]

E. Listing Program[kembali]

int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};
void setup()
{
for (int i = 0; i <= 8; i++)
{
 pinMode (led[i], OUTPUT);
}
}
 void loop()
{
  for (int hidup = 0; hidup <= 8; hidup++)
{
 digitalWrite(led[hidup], HIGH);
 delay(100);
 }
delay(100);
 for (int mati = 0; mati <= 8; mati++)
{
digitalWrite(led[mati], LOW);
delay(100);
}
delay(100);
}

F. Video [Kembali]

G. Analisa [kembali]
Prinsip Kerja :
Arduino Akan mengeluarkan input berupa input digital berbentuk bilangan biner 1 dan 0, dan jika diberi logika 1 maka LED akan menyala. untuk nyala pada LED tergantung pada program yang diupload ke arduino
H. Link Download [kembali]
- VIDEO
- Flowchart
