A. Prosedur Percobaan [kembali]
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti gambar dibawah
3. Buatlah listing program yang telah ada pada modul.
4. Hidupkan supply pada modul
5. Upload program pada rangkaian
6. Tekan tombol Reset
7. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
8. Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
9. Matikan supply pada modul
B. Hardware [kembali]

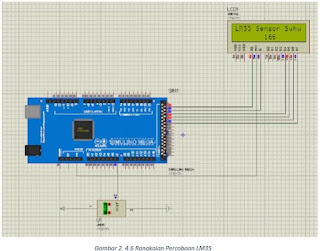

C. Rangkaian Percobaan [kembali]
E. Listing Program [kembali]
#define LM35 A7 LiquidCrystal lcd(23 ,25 ,27 ,29 ,31,33);
int nilaiSuhu ;
void setup()
{
pinMode(A7,INPUT);
lcd.begin(16,2);
}
void loop()
{
nilaiSuhu=((5*analogRead(LM35)*100.00)/1024 /3);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("LM35 Sensor Suhu");
lcd.setCursor(7,1);
lcd.print(nilaiSuhu);
delay (100);
}
F. Video [kembali]
G. Analisa [kembali]
Prinsip Kerja:
Arduino mengolah data input analog oleh sensor suhu (LM35) dan menampilkan nya ke LCD, Jika kita menggunakan tegangan referensi 5 volt, maka Arduino bisa mengukur setidaknya hingga 5000 mV. padahal kemampuan LM35 hanya sebatas 150o celcius atau 150 x 10 mV = 1500 mV 1.5 volt). Sehingga tegangan yang keluar dari kaki output LM35 tidak akan mungkin melebihi 1.5 volt. Berdasarkan persamaan sederhana, maka kita bisa menghitung suhu berdasarkan perbandingan antara kapasitas voltase yang bisa dicacah oleh pin analog Arduino (1024) dan kemampuan LM35 mengukur suhu. Begini cara menghitungnya :
Suhu dalam Voltase (T) : 0 - 500
Cacahan Voltase input (Vin) : 0 - 1024
0/500 = 0/1024
T/500 = Vin/1024
