A. Prosedur Percobaan [kembali]
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti gambar dibawah
3. Buatlah listing program yang telah ada pada modul.
4. Hidupkan supply pada modul
5. Upload program pada rangkaian
6. Tekan tombol Reset
7. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
8. Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
9. Matikan supply pada modul

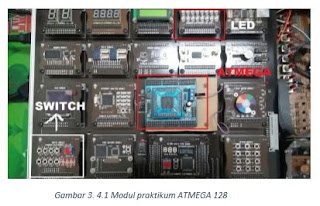

B. Hardware [kembali]
C. Rangkaian Percobaan [kembali]
D. Flowchart [kembali]
E. Listing Program [kembali]
#include<mega128.h>
# include <delay.h>
void main(void)
{
PORTE=0x00;
DDRE=0x00;
PORTC=0x00;
DDRC=0xff;
while(1)
{
if (PINE.1 == 1)
{
PORTC=0x0f;
delay_ms(100);
}
else
{
PORTC=0x00;
}
if (PINE.2==1)
{
PORTC=0xf0;
delay_ms(100);
}
else
{
PORTC=0x00;
delay_ms(100);
} } }
F. Video [kembali]
G. Analisa [kembali]
Prinsip Kerja:
Rangkaian terdiri dari LED dan switch dengan menggunakan mikrokontroler Atmega 128. Dimana, 8 LED terhubung ke PORT C dan switch terhubung ke PORT E. Pertama untuk menjalankan simulasi klik tombol PLAY. Untuk memulai operasi maka ditekan tombol RESET. Setelah itu, apabila ditekan switch satu (SW 1), maka 4 LED hidup (D5-D8).
H. link Download [kembali]
Video
Flowchart
